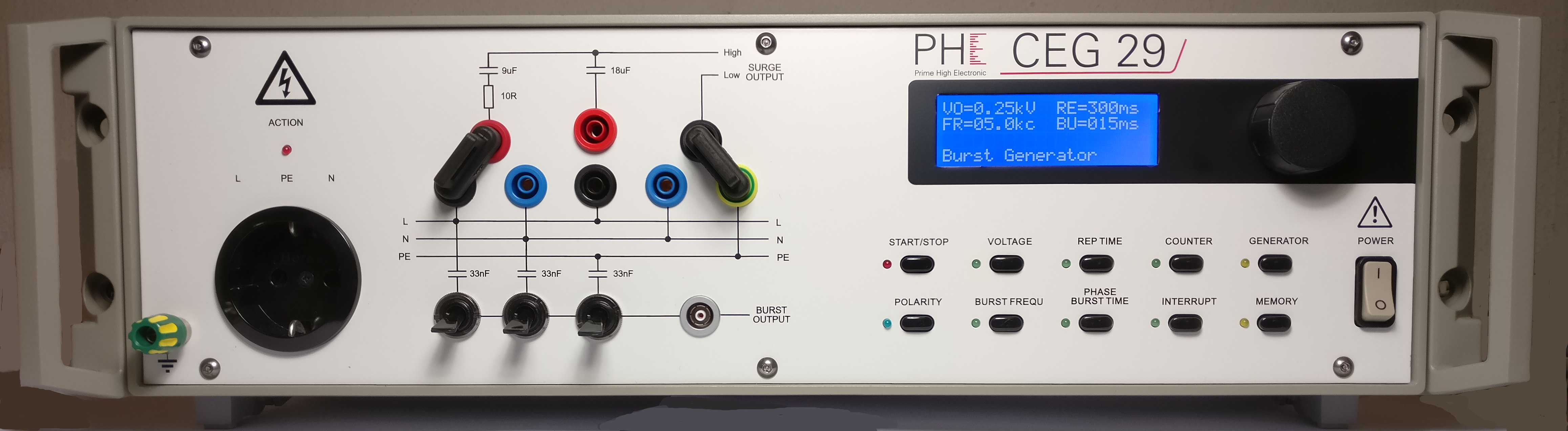

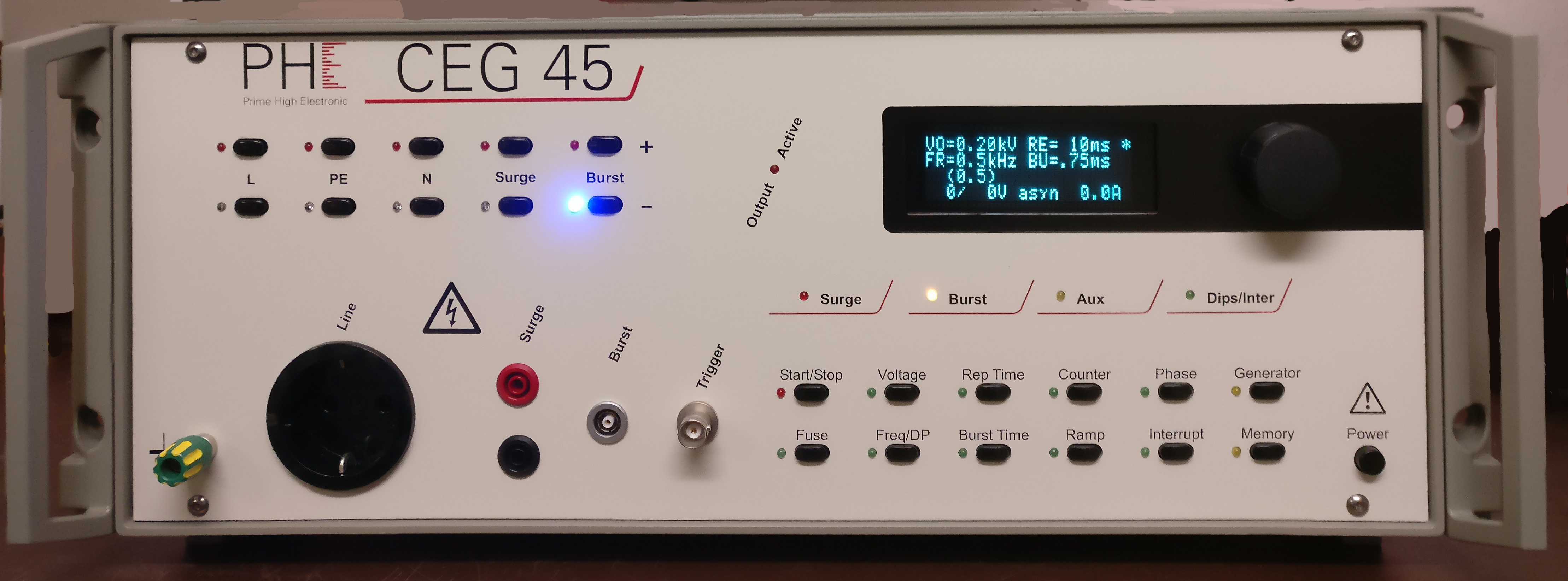

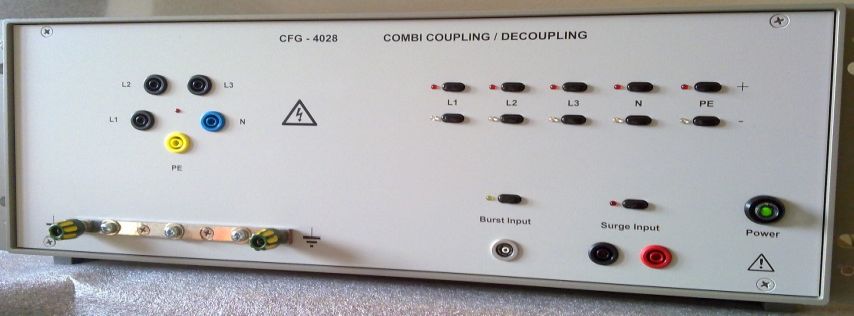

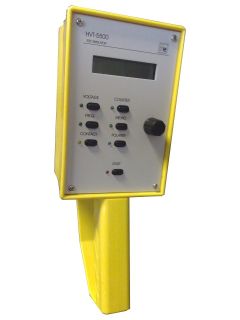

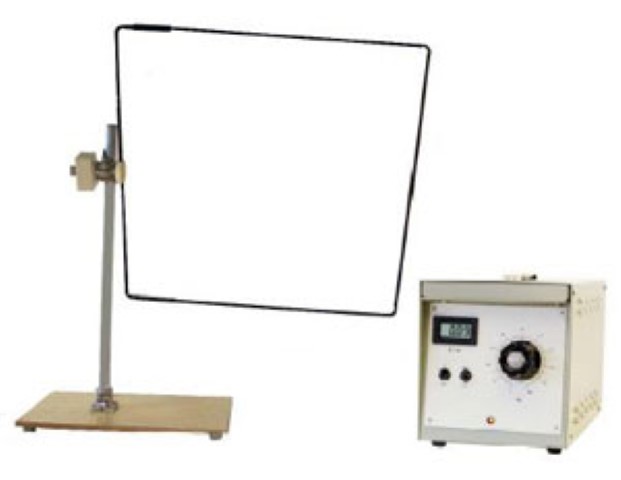

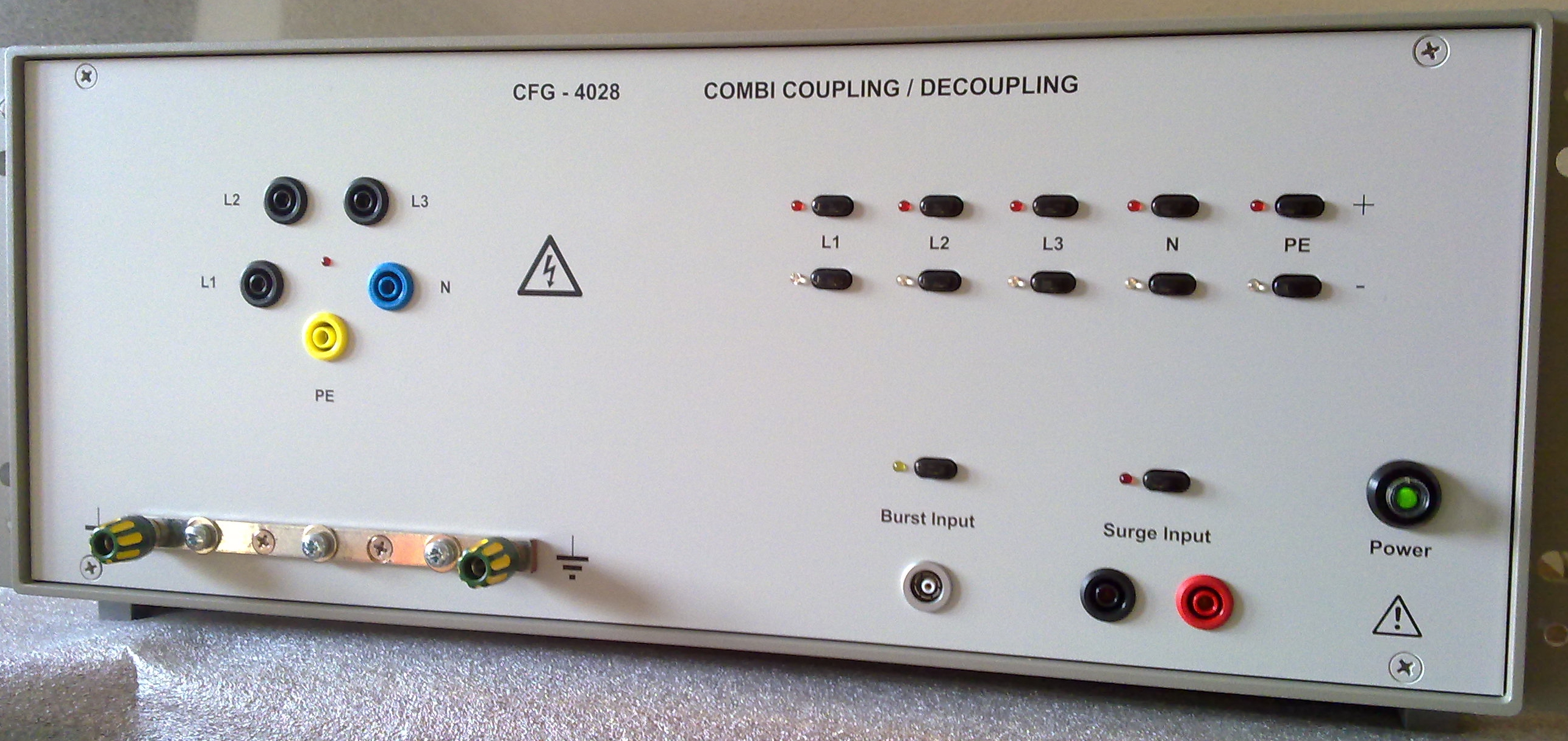

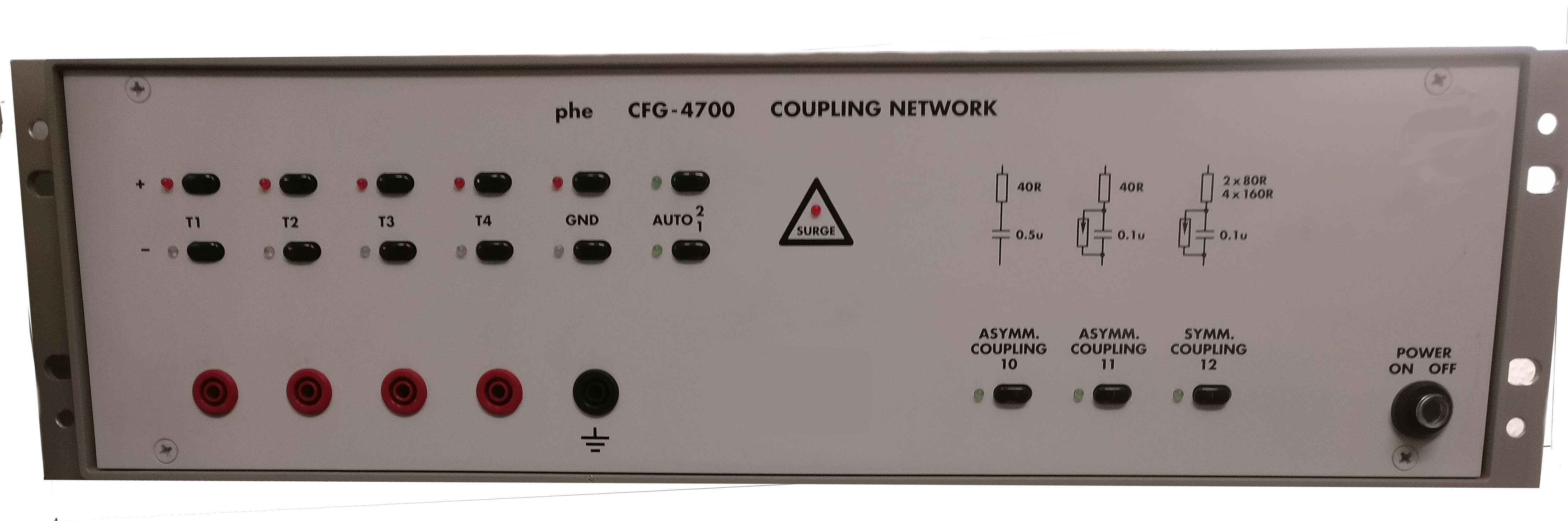

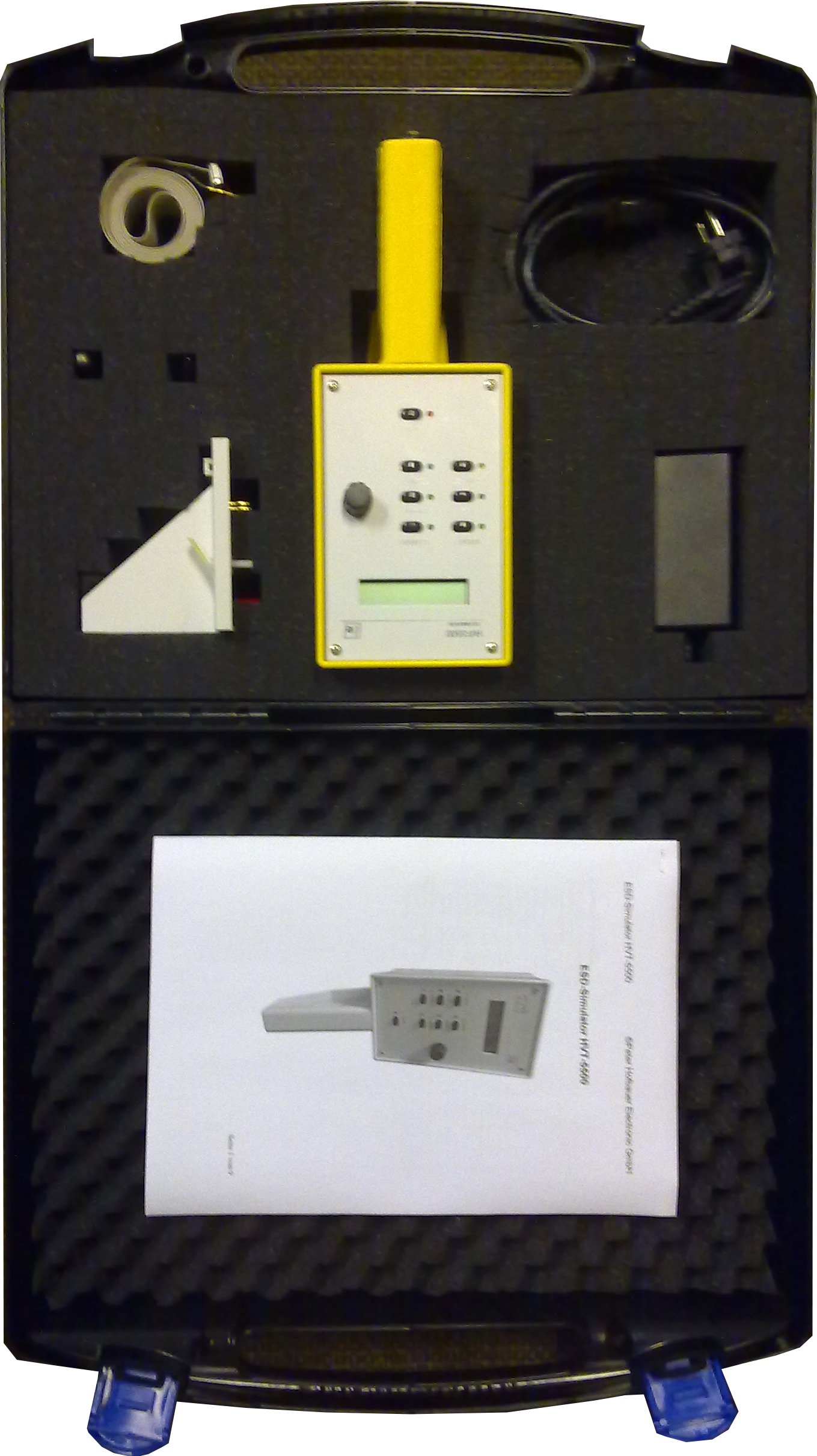

Generatoren für EMV bzw EMC -Test direkt vom Hersteller! Besonders günstig. Schwerpunkt unseres Unternehmens ist die Entwicklung, Herstellung und der Vertrieb von EMV-Prüfsystemen und -geräten. Benötigen Sie ein Standardprodukt - oder eine individuell auf ihre Anforderungen zugeschnittene Lösung? Fordern Sie uns: Unsere Entwicklungen wachsen mit Ihren Ansprüchen. Neben der Entwicklung und Herstellung umfasst unser Service für Sie: - Software-Entwicklung nach Ihren Wünschen - Sonderanfertigungen (auch Einzelstücke) nach Ihren Anforderungen Zu unseren zufriedenen Kunden gehören Firmen aus den Bereichen: - nautische Industrie - Wissenschaft und Forschung - Maschinensteuerungs-Anlagen Wir freuen uns darauf, mit Ihnen gemeinsam eine Lösung für Ihre Aufgabenstellung zu entwickeln. Nutzen Sie das Formular "Kontakt" für eine erste Kontaktaufnahme. EMV-Software EMVCHECK 2000 ist eine Windows-Anwendung und wurde speziell für die tägliche EMV-Praxis entwickelt. Die Vorteile dieser leicht zu bedienenden Software: Der Burst-Generator BNG-27xx Der Burst-Generator erzeugt schnelle transiente ns-Impulse. Er entspricht voll den Spezifikationen die die Norm IEC 1000-4-4 fordert. Die Daten des Generators gehen noch weit über die in der Norm geforderten hinaus. Außerdem wurde der Generator zusätzlich mit einer Netznachbildung und einem Relaisfeld ausgestattet, was ihn besonders für entwicklungsbegleitende Messungen und für den Einsatz im Prüffeld geeignet macht. Seine Daten sind in 2 Bereiche unterteilt: High und Low. Beide haben getrennte Speicher, so dass ein schnelles Umschalten von z.B. Tests für Netzleitung und Datenleitung möglich wird. Die Ausgangsspannung kann auch über eine normale BNC-Buchse entnommen werden. Für diesen Fall ist eine permanente frei programmierbare Spannungsbegrenzung aus Sicherheitsgründen möglich. Das Koppelfilter Ein einphasiges Koppelfilter nach Norm IEC 1000-4-4 zum Überlagern der Burstimpulse auf die Versorgungsspanne eines Prüflings ist im Gerät integriert. Die V-Netznachbildung Im Gerät ist eine V-Netznachbildung für Messungen der Funkstörspannung integriert. Diese gestattet Messungen im Bereich von 10 kHz bis 30 MHz. Im Bereich 150 kHz bis 30 MHz sind die Eigenschaften mit der entsprechenden Norm (VDE0876/T1) identisch. Im Gegensatz zur Norm sind die Ableitströme der Netznachbildung nicht höher als bei der Bursteinkopplung, wodurch sich das Gerät für den Betrieb an normalen Stromnetzen besser eignet. Das Relaisfeld Im Generator ist ein Relaisfeld nach dem System "Ziel -> Quelle" integriert. Es ermöglicht ein einfaches Umschalten zwischen Prüfungen der Funkstörspannung und der Störfestigkeit ohne umständliches Umstecken oder -montieren. Durch LEDs wird dabei zweifelsfrei angezeigt, welchen Weg die Signale nehmen, was Eingang und was Ausgang ist. Wo nötig, erscheinen im LCD-Display erklärende Hinweistexte. Sonstiges Die Bedienung erfolgt über Tipptasten. Jeder Taste ist eine Quittungs-LED zugeordnet. Daten des Burstgenerators werden nach antippen vorgewählt und dann mit einem Drehimpulsgeber eingestellt. Die Anzeige der Werte erfolgt auf einem beleuchteten 4-zeiligen LCD-Modul. Das Gerät ist in einem formschönen und stabilen 19-Zoll-Tischgehäuse eingebaut, welches in einen 19-Zoll-Meßgeräteträger passt. CE-Generator CEG-4500 Besonderer Wert wurde auf eine einfache Bedienung gelegt. Die Bedienelemente sind klar und eindeutig angeordnet. Getrennte Tasten mit Quittungs-LED für jede Funktion, dadurch ist kein umständliches Durchtippen von Menüstrukturen nötig. Ein Drehkopf anstatt Zifferntasten zum Einstellen der Daten vermeiden falsche Daten und Tippfehler. Damit ist z.B. ein problemloses Verstellen der Burstspannung im laufenden Test möglich. Deutliche LED-Anzeigen für den gerade aktivierten Generator und eine "Action"-LED im Warndreieck zeigen an, was gerade abläuft. Die Anschlüsse für die Ausgänge sind links unten angeordnet, damit sie nicht im Weg sind. Direkt senkrecht darüber sind Tipptasten, mit denen der darunter liegende Ausgang und die Polarität gewählt werden. Jede Taste ist mit einer LED ausgestattet, so dass selbst aus größerer Entfernung zweifelsfrei zu sehen ist, was das Gerät gerade macht und wo die Signale ausgegeben werden. Im rechten Teil der Front sind alle Bedienelemente zur Auswahl des Generators und zum Einstellen der Prüfwerte angeordnet. Einfacher geht es nicht. Taste kurz antippen, die Tasten-LED leuchtet auf und - wenn es sich um einen Einstellwert handelt - erscheint zusätzlich ein Pfeil im LCD-Display vor dem aktivierten Wert. Dann kann mit dem Drehknopf der Wert eingestellt werden. Die eingestellten Daten können für jeden Generator getrennt permanent gespeichert werden. Abspeichern und aufrufen geht sehr einfach und blitzschnell. Schnittstelle und Software Eine Schnittstelle RS232 und RS 485 ist standardmäßig vorhanden. Ebenso eine Windows-Software. Die Software besteht aus zwei Teilen: Einer automatischen Ablaufsteuerung und eine Protokollierung. Mit Hilfe der Ablaufsteuerung können komplexe Abläufe automatisiert werden. Der Anwender kann beliebig viele Ablaufdateien erstellen. Dazu ist kein Programmieren nötig. Der Ablauf wird auf verblüffend einfache Art in eine Datenbank eingetragen. Die Software arbeitet dann automatisch die Datensätze einen nach dem anderen ab. Damit ist praktisch jeder Ablauf möglich, sogar ein gemischter Ablauf; teilweise automatisch und teilweise durch Handbedienung. Ebenso können in Ablauf Anweisungen (für eine unterwiesene Hilfskraft) auf dem Monitor ausgegeben werden. Die Protokollierung kann unabhängig vom Ablauf mit einem frei wählbaren Datei-Namen gestartet werden. Die Software trägt nach der Aktivierung eines Generators automatisch jede Änderung der Daten mit Zeitangabe in die Protokolldatei ein. Das funktioniert Unabhängig davon, ob ein automatischer Ablauf gestartet wurde oder von Hand am Gerät bedient wird. Der Bediener kann jederzeit die Protokollierung anhalten und einen Text in das Protokoll einfügen. Papier und Schreibstift sind Geschichte. Der Burstgenerator im CEG-45xx Der Burstgenerator-Teil geht in seinen Daten über die zur Zeit geltende Norm hinaus. Die geplante Änderung auf eine Frequenz von 100 kHz und eine definierte Kurvenform bei Belastung mit 1 KOhm sind bereits berücksichtigt. ESD-Simulation Die ESD-Pistole HVT-4500 wird mit Zubehör komplett in einem Koffer geliefert. Luftentladung bis 16kV, relaisemtladung bis 8.5kV, Impulszähler zählt nur echte Entladungen usw. Der Surge-Generator im CEG-45xx Der Surge-Generator ist zusätzlich mit einer Reihe von Sicherheitseinrichtungen ausgestattet. Das ist beim gefährlichen Surgetest besonders wichtig. Der CEG-45xx hat einen Anschluss für einen örtlichen Sicherheits-("NOT-AUS")-kreis. Zusätzlich ist ein potentialfreier Relaiskontakt vorhanden, der schließt sobald der Surge-Generator gestartet ist. Damit kann eine Warnlampe gesteuert werden. Die "Action"-LED auf der Frontplatte warnt nach Starten des Surge-Generators zusätzlich durch unverwechselbares Flackern vor der Gefahr. Besonders nützlich ist die programmierbare Sicherung, die beim Surgetest unnötige Schäden am Prüfling vermeiden hilft. Netzunterbruch und -Variation Der Netzunterbruch-Generator kann sehr universell betrieben werden. Intern ist der CEG-4500 mit einem Stufentrafo nach IEC1000-4-11 ausgestattet. Für Variationen ist ein externer Variac erforderlich. Ein Anschluss dafür ist vorhanden. Der CEG-4500 kann auch ohne integrierten Trafo geliefert werden (Gewichtsersparnis!). In jedem Fall kann der integrierte Trafo über eine extern vorhandene Verbindung abgetrennt werden. Damit ist ein Betrieb mit beliebigen externen Spannungsquellen möglich. Auch mit Gleichspannung! Die Messeinrichtungen für U1, U2 und Stromaufnahme des Prüflings messen sowohl AC als auch DC! Magnetfeld Surge und 50/60 Hz Die Störfestigkeit gegen Magnetfelder kann für beide Normen (-8 und -9) mit unserer 1x1 m Spule "LST-4500" getestet werden. Der Test nach IEC1000-4-9 wird mit dem Surge-Generator im CEG-4500 durchgeführt. Der Test nach IEC1000-4-8 mit 50/60Hz wird mit Hilfe einer speziellen Betriebsart des Netzunterbruch-Generators im CEG-4500 durchgeführt. Sonstiges Der CEG-45xx ist mit einer von 0.1 A bis 16A programmierbaren Sicherung ausgestattet, die das Koppelnetzwerk, und damit den Prüflingsstrom absichert. Die Stromaufnahme des Prüflings und die Eingangsspannung des Koppelnetzwerkes wird ständig angezeigt. Das Gehäuse des CEG-45xx kann in einen 19-Zoll-Geräteträger eingesetzt werden. Surge Generator HYG-41xx Der HYG-41xx entspricht voll den Spezifikationen die die Norm IEC 1000-4-5 fordert. Die Einstellmöglichkeiten des Surge-Generators gehen noch erheblich darüber hinaus. Zusätzlich sind eine softwaregesteuerte Sicherung für den Prüfling, diverse Anzeigen und ein "Trace"- Speicher vorhanden. Einfache Bedienung Drehknopf statt Zifferntasten, dadurch schnelle Einstellung ohne Tippfehler! Getrennte Tasten für alle Funktionen, jede Taste mit LED. Dadurch ist kein umständliches Durchtippen von Menüstrukturen nötig und gerade deshalb erhält man einen sofortigen zweifelsfreien Überblick. Speicher Für die eingestellten Prüfwerte sind 4 Memo-Tasten vorgesehen. Einfach zu bedienen wie beim Autoradio. Tracespeicher Speichert automatisch die Prüf- und Messwerte der letzten 32 Surge-Impulse. Der Tracespeicher kann einfach durch eine Taste vorgewählt und dann mit dem Drehknopf durchgeblättert werden. Folgende Werte werden angezeigt: Surgespanung, Surgestrom, Prüflingsstrom, Ziel und Polarität. Ausgänge: Schukosteckdose, Einkopplung ins 230 V-Netz nach IEC 1000-4-5, max. Prüflingsstrom 6 A bzw. 16 A, je nach Ausführung. HV-Buchse für externe Koppelfilter, potentialfrei. Wahlweise anstatt der Schukosteckdose mit zweiter HV-Buchse. Polarität und Surgeausgang sind mit 8 Tasten wählbar. LEDs an den Tasten zeigen zweifelsfrei an, wo die Impulse hingehen. Auch automatisches Durchschalten der Kopplungen und der Polarität sind möglich. Messwerte Stromaufnahme des Prüflings (Effektivstrom aus dem 230 V-Netz), Surgestrom und Surgespannung werden gemessen und angezeigt. Sicherung Für den Prüflingsstrom von 0.1 bis 16 A programmierbar. Der Prüfling wird nach Überschreiten des vorgewählten Stromes vom Netz getrennt. Verhalten und Trägheit erheblich präziser als bei einer Schmelzsicherung. Testlauf In Form eines Zeitraffers möglich. Der Generator arbeitet dann testweise mit stark verringerten Zeiten ohne den Surge wirklich auszugeben. Damit keine Zweifel über den Ablauf eines darauf folgenden echten Testzyklus bleiben! Sicherheit Über Buchsen an der Rückwand kann der Surge-Generator in den örtlichen Sicherheitskreis einbezogen werden. Ein potentialfreier Relaiskontakt ermöglicht den Anschluss einer externen Warnlampe! Eine flackernde LED im Warndreieck auf der Frontplatte warnt unmissverständlich sobald der Testzyklus gestartet ist. Gehäuse Modernes 19-Zoll-Tischgehäuse aus Alu-Druckguß und Stahlblech, auch als 19-Zoll-Einschub zu verwenden. Alle Geräte sind mit einer Schnittstelle RS 232 / RS 485 ausgerüstet. Software "EMVCHECK 2000" für Protokollierung, Archivierung, Fernsteuerung und Automatisierung als Option erhältlich. Betrieb über RS 232 oder RS 485. Mit Hilfe der RS 485 können alle Geräte unseres Hauses parallel an einer Schnittstelle - und mit einer Software betrieben werden. Mit unserer Programmiersprache können beliebige Testabläufe und Protokollierungen programmiert werden. Netzunterbruch-Generator NUG-32xx Der NUG-32xx entspricht voll den Spezifikationen, die die Norm IEC 1000-4-11 fordert. Die Einstellmöglichkeiten des Netzunterbruch-Generators gehen noch erheblich darüber hinaus. Zusätzlich sind insgesamt 8 Messwerteanzeigen und eine Testautomatik zur Messung der Spitzenstromtragfähigkeit vorhanden. Einfache Bedienbarkeit Drehknopf und Zifferntasten, dadurch schnelle Einstellung ohne Tippfehler! Getrennte Tasten für alle Funktionen, jede Taste mit LED, dadurch ist kein umständliches Durchtippen von Menüstrukturen nötig und gerade deshalb sofortigen zweifelsfreien Überblick! Einschaltstrom Die Spitzenstromtragfähigkeit ("inrush") beträgt >500 A bei 230 V bzw. >250 A bei 115 V ( nach IEC 1000-4-11). Test-Automatik Für die Messung der Spitzenstromtragfähigkeit des Netzes/Generators und für den Spitzenstrombedarf des Prüflings ist eine Testautomatik vorhanden. Nach IEC 1000-4-11, Anhang A (normativ). Betriebsarten Synchron 0 bis 359 Grad, Auflösung 1 Grad oder asynchron. Schlagartiger Unterbruch oder mit linearer Rampe. Eine Zustandsanzeige in Form von LEDs in einem Diagramm auf der Frontplatte zeigt in Echtzeit den augenblicklichen Zustand des Gerätes an. Spannung 2 Kann von 0 bis 120% je nach verwendeten Trafo programmiert werden. Verschiedene Ausführungen sind lieferbar. Externe Trafos sind immer (also auch zusätzlich) anschließbar. Bei einer Ausführung mit integrierten Trafo ist dieser über Steckverbinder an der Rückwand abtrennbar. Ein Steueranschluss (0-10 V und 0-20 mA) für einen externen Motorregeltrafo ist standardmäßig vorhanden. Zeitdaten Unterbruchdauer, Wiederholzeit und Rampenzeit werden mit einer roten Taste ausgewählt und mit dem Drehknopf eingestellt. Die Zeitspanne reicht von 0.1 ms bis 999 (= über 16 Minuten), Auflösung max. 0.1 ms. Prüfdauer von 1 bis 999 Zyklen oder Dauerbetrieb. Prüfstrom Max. 16 Arms Prüfspannung Max. 280 V Speicher Für die eingestellten Prüfdaten sind 4 Memo-Tasten vorgesehen. Einfach zu bedienen wie beim Autoradio. Gleichspannung Kann über Steckverbinder an der Rückwand extern eingespeist werden. Die Messeinrichtungen und die VMOS-Leistungsschalter funktionieren auch bei Gleichspannung! Gehäuse Modernes 19-Zoll-Tischgehäuse aus Alu-Druckguß und Stahlblech, auch als 19-Zoll-Einschub zu verwenden. Ausführungen Verschiedene Ausführungen sind je nach Bedarf möglich: 1. Normalausführung mit integriertem Trafo für Festwerte nach Norm (100%, 70%, 40%, 0%) 2. Mit integriertem Motorregeltrafo 0-115% (1.1 kVA) 3. Ohne integrierten Trafo 4. Als "Low-Cost"-Version ohne die 8 Messwerteanzeigen. Alle Ausführungen können mit einer Schnittstelle (RS 232 / RS 485 ausgerüstet werden. Lieferbar sind auch externe Motorregeltrafos mit höherer Leistung. Zubehör Netzkabel, Kabelbrücke bei Verwendung des int. Trafos und Bedienungsanleitung werden mitgeliefert. Software "EMVCHECK 2000" für Protokollierung, Archivierung, Fernsteuerung und Automatisierung als Option erhältlich. Betrieb über RS 232 oder RS 485. Mit Hilfe der RS 485 können alle Geräte unseres Hauses parallel an einer Schnittstelle und mit einer Software betrieben werden. Mit unserer Programmiersprache können beliebige Testabläufe und Protokollierungen programmiert werden. Alle Geräte sind mit einer Schnittstelle RS232/485 ausgerüstet. Universal-Koppelfilter CFG-40xx Nach 4 Normen: IEC 1000-4-4, IEC 1000-4-5 und VDE 0876 zu einem extrem wirtschaftlichen Preis. Der CFG-40xx dient zur Einkopplung in das - und zur Auskopplung aus dem Netz. Es erfüllt alles, was dazu in den drei Normen gefordert wird. Einfache Bedienbarkeit Getrennte Tasten für alle Funktionen. Jede Taste mit LED, dadurch kein Zweifel über die gewählte Funktion. Auch aus der Entfernung deutlich erkennbar. IEC 1000-4-4 Koppelnetzwerk für Burstspannungen bis 4,5 kV. Koppelnetzwerk vollständig nach Norm (33nf). Alle Kombinationen möglich. IEC 1000-4-5 Netzeinkopplung für Surge-Stoßspannungen bis 4,5 kV. Erforderlicher Innenwiderstand des Surgegenerators: 2 Ohm. Koppelnetzwerk vollständig nach Norm (8/18 uf). Alle Kombinationen möglich, inklusive der Polaritätsumschaltung. VDE 0876 V-Netznachbildung zur Messung von Funkstörspannungen. Zum Schutz eines angeschlossenen Messempfängers wird der HF-Ausgang während der Schaltaktionen der Relais kurzgeschlossen. Sicherheit Über Buchsen an der Rückwand kann das Universal-Koppelfilter in den örtlichen Sicherheitskreis einbezogen werden. Blinkende LEDs weisen während eines Surge-Testes auf die mögliche Gefahr hin. Netz-Anschluss Für den Prüfling je eine Schukosteckdose 16 A und eine Cekon-Steckdose 3 x 16 A auf der Frontplatte. Koppelfiltereingang an der Rückwand über ein Kabel und 3 x 16 A-Cekon-Stecker. Getrennter Netzeingang 230 VAC (1-phasig) für die Steuerung. Prüflingsstrom 16 A Dauerstrom, bis 25 A mit begrenzter Dauer. Lüfter werden bei Bedarf automatisch aktiv. Bei Übertemperatur ertönt ein Warnton. Gehäuse Modernes 19-Zoll-Tischgehäuse aus Alu-Druckguß und Stahlblech, auch als 19-Zoll-Einschub zu verwenden. Ausführungen Je nach Bedarf können die Geräte wahlweise mit den Koppelmöglichkeiten auf Kundenwunsch auch für weniger als die vorgenannten drei Normen ausgerüstet werden. Eine Schnittstelle (RS 232/RS 485) ist für alle Ausführungen vorhanden. Zubehör Netzanschlusskabel und Bedienungsanleitung werden mitgeliefert. Software "EMVCHECK 2000" für Protokollierung, Archivierung, Fernsteuerung und Automatisierung als Option erhältlich. Betrieb über RS 232 oder RS 485. Mit Hilfe der RS 485 können alle Geräte unseres Hauses parallel an einer Schnittstelle und mit einer Software betreiben werden. Mit unserer Programmiersprache können beliebige Testabläufe und Protokollierungen programmiert werden. Koppelsondensatz KOP-2700 Der Koppelsondensatz KOP-2700 ist als Zubehör zum Burst-Generator gedacht und dient zum direkten Einkoppeln der Burstimpulse in eine Schaltung. Geliefert wird der Satz komplett im Koffer. Zusätzlich ist noch ein Dämpfungsglied und ein Winkelstück enthalten. Eine Bedienungsanleitung mit Tipps zur praktischen Anwendung wird mitgeliefert. Die Beschreibung im einzelnen: Winkelstück: kann zwischen Sonde und Anschlusskabel gesetzt werden. Dämpfungsglied: setzt die Ausgangsspannung des Burst-Generators auf die Hälfte herunter. Wird benötigt, wenn z.B. die Spannung im Bereich unter 1000 V mit besserer Genauigkeit benötigt wird. Induktive Koppelsonde: dient zum definierten und galvanisch getrennten Einkoppeln der Burstimpulse in eine Platine. Die Koppelsonde enthält einen U-Kern. Die Einkopplung erfolgt in einen begrenzten Bereich mit definierter Wirkrichtung und definierter Polarität. Kapazitive Koppelsonde: dient zum groben Aufspüren von empfindlichen Stellen auf einer Platine. Trenntrafo: dient zum direkten galvanischen Einkoppeln der Burstimpulse wobei das Potential vom Burst-Generator getrennt und die Spannung heruntertransformiert wird. Besonders nützlich zum Aufspüren von unzureichenden Impedanzen der Masseleitungen einer Platine. Abmessungen des Koffers: 230 x 170 (190) x 45 mm, Gewicht: 0,5 kg
